Ondersnijdingen: de grootste kostenknop na productgrootte
Een ondersnijding is elk vormdeel dat het rechttoe rechtaan openen en uitwerpen van de matrijs blokkeert: een haak, een dwarsgat, een inwendige groef, een schroefdraad. Ondersnijdingen zijn de grootste kostenknop in de matrijs na de productgrootte zelf.
Stap 1: wegontwerpen
De goedkoopste ondersnijding is degene die er niet is. In volgorde van voorkeur:
- Deellijn slim kiezen: door de deellijn te verleggen of te laten verspringen (getrapte deellijn) verdwijnt menige ondersnijding vanzelf.

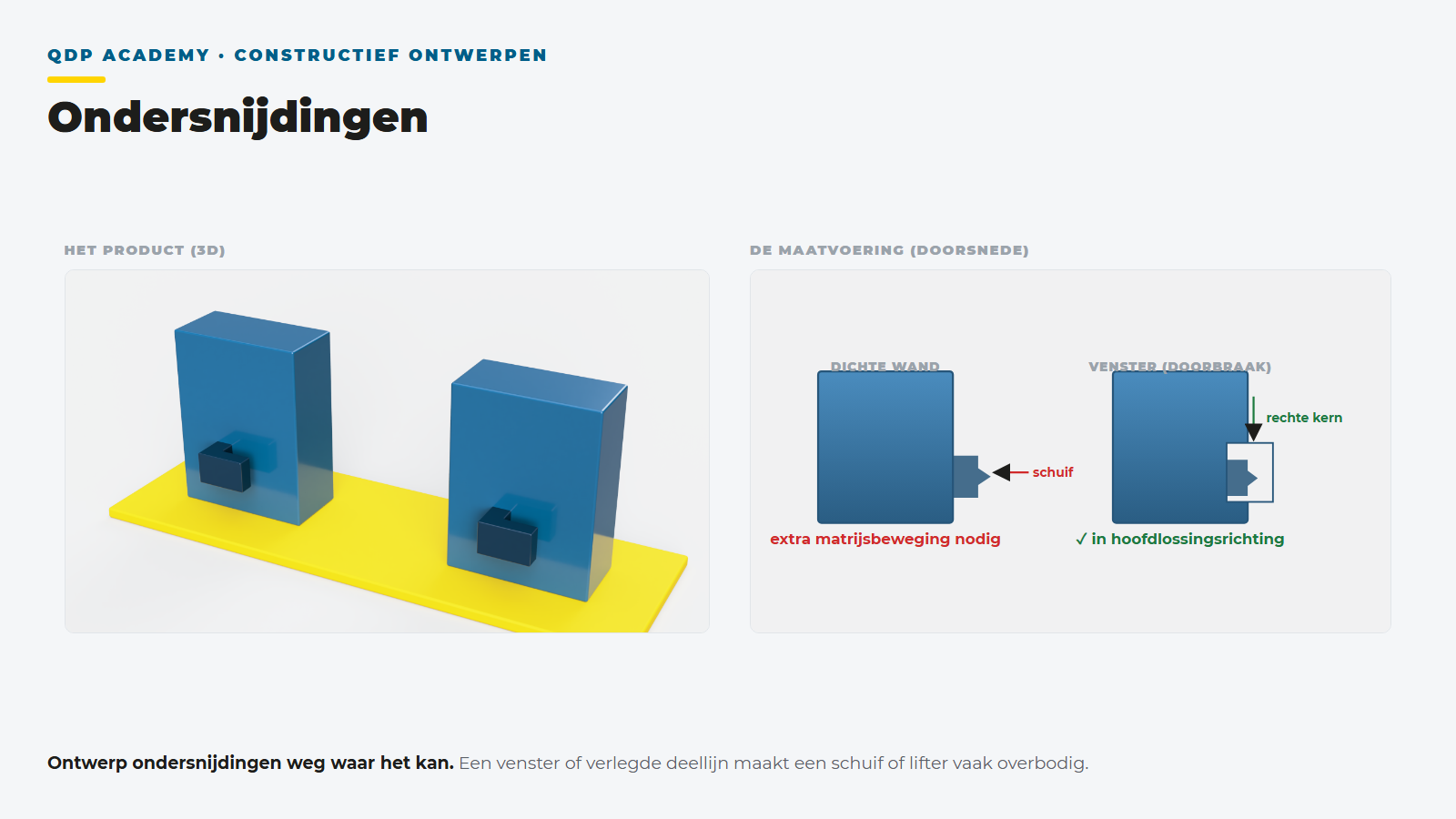

- Doorbraak in plaats van ondersnijding: een venster in de wand laat een matrijsdeel doorsteken. De klassieker: een snap-fit haak met een rechthoekig gat eronder, zodat de twee matrijshelften samen de haak vormen zonder enige beweging.
- Feature naar buiten kantelen: een inwendige groef vervangen door een uitwendige, een dwarsnok laten uitlopen in ontvormrichting.
- Forceren (snap ejection): kleine, ronde, ondiepe ondersnijdingen bij flexibele materialen als PP en PE kunnen elastisch van de kern geforceerd worden, met ruime radii. Alleen bij taaie materialen, nooit bij gevulde of brosse.
Stap 2: bewegende matrijsdelen, met open ogen
| Oplossing | Voor | Effect op matrijs |
|---|---|---|
| Schuif (slide) | Uitwendige ondersnijdingen, dwarsgaten | Meerkosten per schuif, extra onderhoud en deellijnaftekening |
| Kerntrekker | Diepe of grote dwarskernen | Duurder dan een mechanische schuif |
| Hoekuitwerper (lifter) | Inwendige haken en clips | Compact maar slijtagegevoelig, beperkt in slag |
| Losse inzet | Prototypes, zeer lage aantallen | Goedkoop in staal, duur in arbeid per shot |
| Ontschroefunit | Inwendige schroefdraad | Zwaarste optie, alleen als draad echt gespoten moet worden |
Elke beweging in de matrijs betekent hogere aanschafprijs, langere bouwtijd, extra aftekeningen op het product en meer kans op storing in serie. Bij lage aantallen weegt de matrijsprijs zwaar, bij hoge aantallen de storingsgevoeligheid.
Bekijk de volledige DfM-pillar of ga naar deellijn en matrijsopbouw.
Wat betekent dit voor jouw ontwerp?
Bereken in 2 minuten je matrijs- en stuksprijs, of vraag onze engineers om een DfM-check.
