1. Schuif (Engels: Slider)
Functie:
Een schuif beweegt horizontaal of onder een hoek in het vlak van de matrijsplaten, om een ondersnijding vrij te maken voordat het product wordt uitgeworpen.
Kenmerken:
-
Wordt vaak gebruikt voor laterale ondersnijdingen (bijvoorbeeld gaten of haken aan de zijkant van een product).
-
Wordt aangedreven door schuifmechanismen zoals een schuine pen of hydrauliek.
-
Komt in actie tijdens het openen van de matrijs.
-
Relatief eenvoudig in onderhoud en positionering.
Voorbeeld:

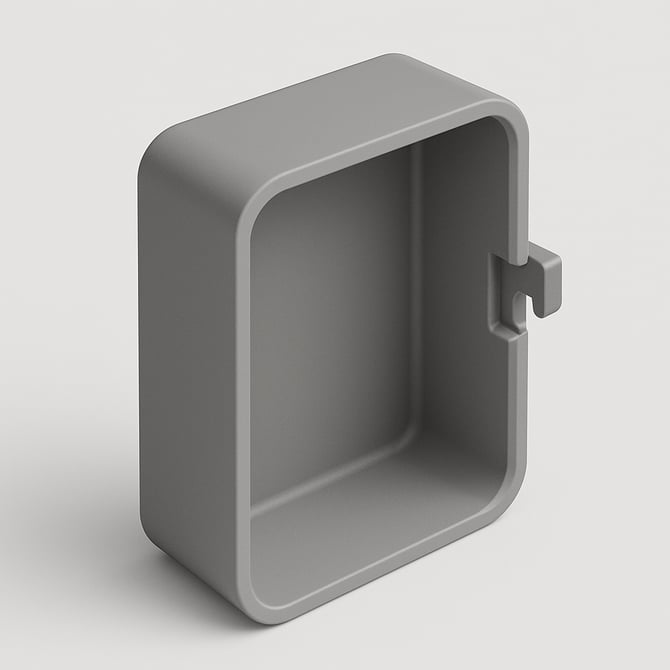

Een kunststof behuizing met een klikhaakje aan de zijkant.
2. Scheen / Lifter (Engels: Lifter)
Functie:
Een lifter beweegt schuin omhoog en naar buiten, meestal vanuit de kernzijde, om een ondersnijding onder een hoek of in de kern van het product vrij te maken.
Kenmerken:
-
Wordt gebruikt voor ondersnijdingen in de hoogte of dieper gelegen functies, zoals clips, uitsparingen of snapfits die schuin weglopen.
-
Komt in actie tijdens het uitwerpen van het product via de uitwerperplaat.
-
Complexer qua geleiding en constructie dan een schuif.
-
Vereist vaak nauwkeurige afstemming tussen beweging en timing van uitwerping.
Voorbeeld:

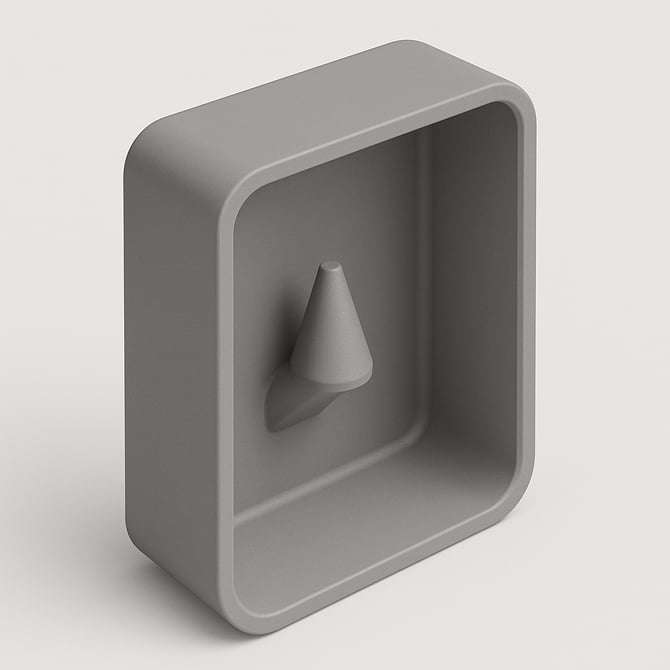

Een conische klikvergrendeling binnen in een product die niet recht naar boven kan worden uitgeworpen.
Belangrijk verschil in timing en richting:
| Kenmerk | Schuif | Scheen (Lifter) |
|---|---|---|
| Beweging | Horizontaal of diagonaal | Schuin omhoog/naar buiten |
| Aansturing | Via schuine pen of hydrauliek | Via uitwerperplaat |
| Timing | Tijdens het openen | Tijdens uitwerpen |
| Toepassing | Zijdelingse ondersnijdingen | Diepe of schuine ondersnijdingen |
