Gaten en kernen: goedkoop, mits goed geplaatst
Gaten zijn goedkoop in spuitgieten: een stalen kernstift in de matrijs, geen nabewerking. Maar hun plaats en oriëntatie bepalen of dat ook zo blijft. Te dicht bij de rand of bij elkaar ontstaan dunne materiaalbruggen die slecht vullen, zwak zijn en in de matrijs kwetsbare staalsecties opleveren.
Positie en richting
- Afstand van gatrand tot productrand minimaal 2× de gatdiameter (minimaal 1× de wanddikte als absolute ondergrens).
- Afstand tussen twee gaten minimaal 2× de grootste gatdiameter.
- Gaten in ontvormrichting zijn gratis: een kernstift in een van beide matrijshelften.
- Gaten dwars op de ontvormrichting vragen een schuif of kerntrekker en maken de matrijs duurder; vraag je bij elk dwarsgat af of het gekanteld, verplaatst of als open sleuf uitgevoerd kan worden.
Doorlopend versus blind

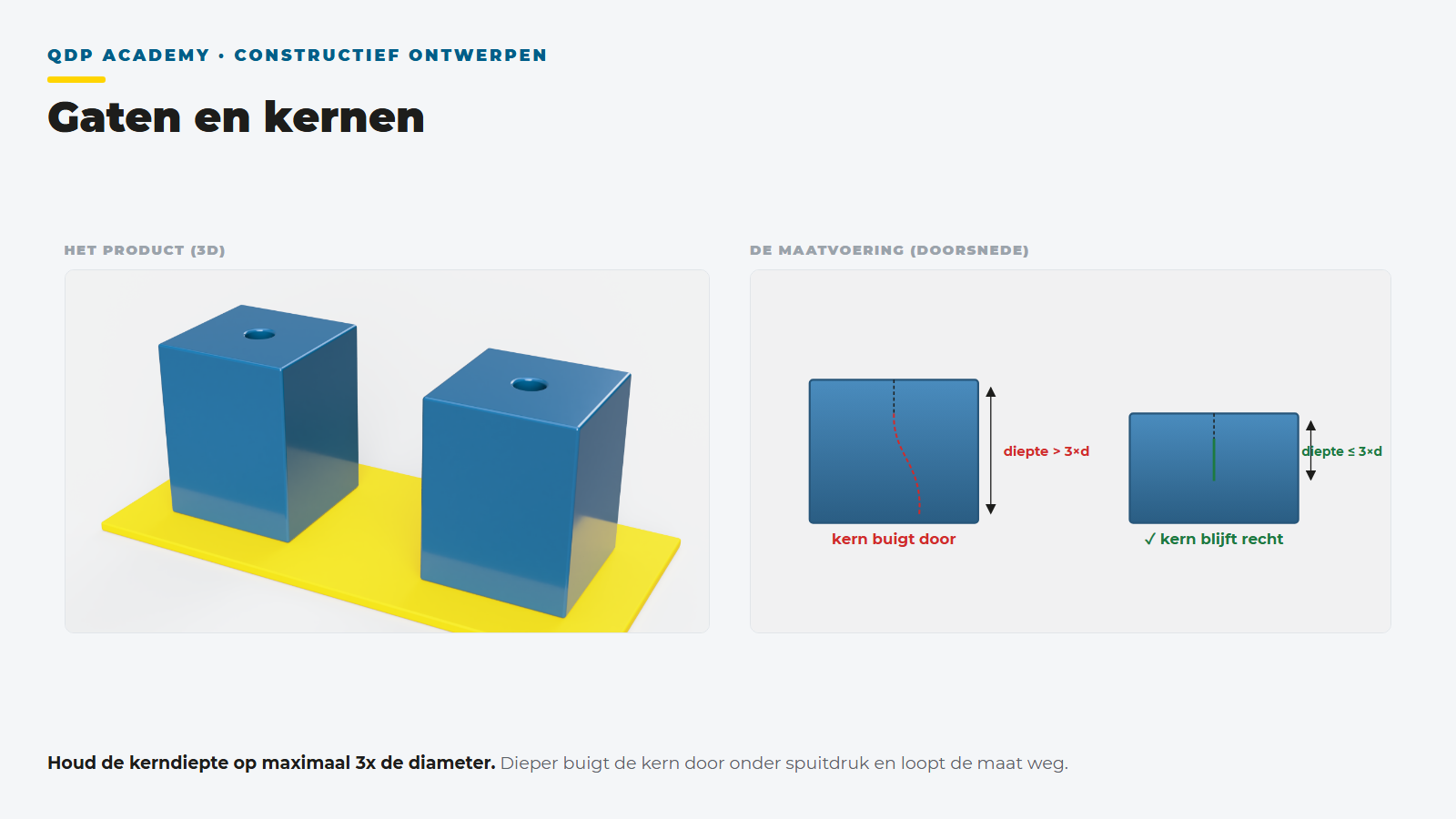

Doorlopende gaten hebben de voorkeur: de kernstift wordt aan beide zijden ondersteund of steekt door tot de andere matrijshelft, en buigt niet weg. Blinde gaten staan op een eenzijdig ingeklemde kernstift; de smeltdruk duwt die stift krom, met een scheef of verlopen gat als gevolg.
| Type | Maximale diepte (indicatief) |
|---|---|
| Blind gat | 3× de diameter (bij diameters onder 1,5 mm: maximaal 2×) |
| Doorlopend gat | 4 tot 6× de diameter per ondersteunde zijde |
| Bodemdikte onder blind gat | minimaal 1× de gatdiameter |
De samenvloeinaad achter het gat
De smelt splitst zich om elke kern heen en komt erachter weer samen: achter elk gat zit een samenvloeinaad. Leg gaten daarom niet in de hoogst belaste zone en niet midden in het belangrijkste zichtvlak, of stuur de naad met de aanspuitpositie naar een onkritische plek.
Bekijk de volledige DfM-pillar of ga naar samenvloeinaden.
