Klikverbindingen: het werkpaard van kunststofmontage
De klikverbinding is de meest kunststofeigen verbinding die er is. Geen schroeven, geen gereedschap, geen extra onderdelen, montagetijd nul. Maar het is ook het onderdeel waar de meeste veldproblemen vandaan komen als de rekgrens, de relaxatie of de montagehoek verkeerd gekozen is.
Drie hoofdtypen
| Type | Werkingsprincipe | Typische toepassing |
|---|---|---|
| Buigklik (klikhaak) | Een balkje met haak buigt uit en veert terug achter een rand | Behuizingsdelen, deksels, panelen; verreweg het meest gebruikt |
| Annulaire klik (ringklik) | Een ronde rand of wulst wordt over een ondersnijding gedrukt; de hele ring rekt op | Doppen, pennen in gaten, assen, kogelscharnieren |
| Torsieklik | Een torsiestaaf verdraait; de klik beweegt als hefboom om die staaf | Klepjes en sluitingen die met een vingerdruk moeten openen |
Toelaatbare rek per materiaalklasse (indicatief)
| Materiaalklasse | Eenmalige montage | Herhaalde montage |
|---|---|---|
| Amorf, stijf (PS, SAN) | 1 tot 2% | 0,5 tot 1% |
| Amorf, taai (ABS, PC, PC/ABS) | 2 tot 4% | 1 tot 2% |
| Deelkristallijn (PP, PE, POM, PA droog) | 4 tot 8% | 2 tot 4% |
| PA geconditioneerd (vochtig) | 6 tot 10% | 3 tot 5% |
| Glasgevuld | 1 tot 2% | 0,5 tot 1% |
Voor herhaald gebruikte kliks reken je met ongeveer 50 tot 60% van de eenmalige rekgrens.
Zelfborgend of demonteerbaar
De lostrekhoek aan de achterzijde van de haak bepaalt het gedrag: rond de 90 graden (of licht ondersneden) is de klik zelfborgend en alleen los te maken door actief indrukken of breuk. Tussen 45 en 60 graden is hij demonteerbaar met een gedefinieerde uittrekkracht. Onder de 45 graden is de verbinding losser en alleen geschikt voor positionering, niet voor dragende verbindingen.
Een klik borgt met vorm, niet met voorspanning. Een klik die permanent voorgespannen blijft staan verliest die spanning door relaxatie; na maanden tot jaren kan de resterende klemkracht op een fractie van de beginwaarde liggen. Laat de klik in gemonteerde toestand daarom spanningsvrij zijn en regel rammelvrijheid met een apart, zacht element dat wel mag relaxeren.
Zeven praktische ontwerpregels
- Rek spreiden: klikbalkje taps laten toelopen, dikte aan de tip 50 tot 70% van de voet.
- Aanzet afronden: de voet van het balkje is een belaste binnenhoek, radius minimaal 0,5× de wanddikte.

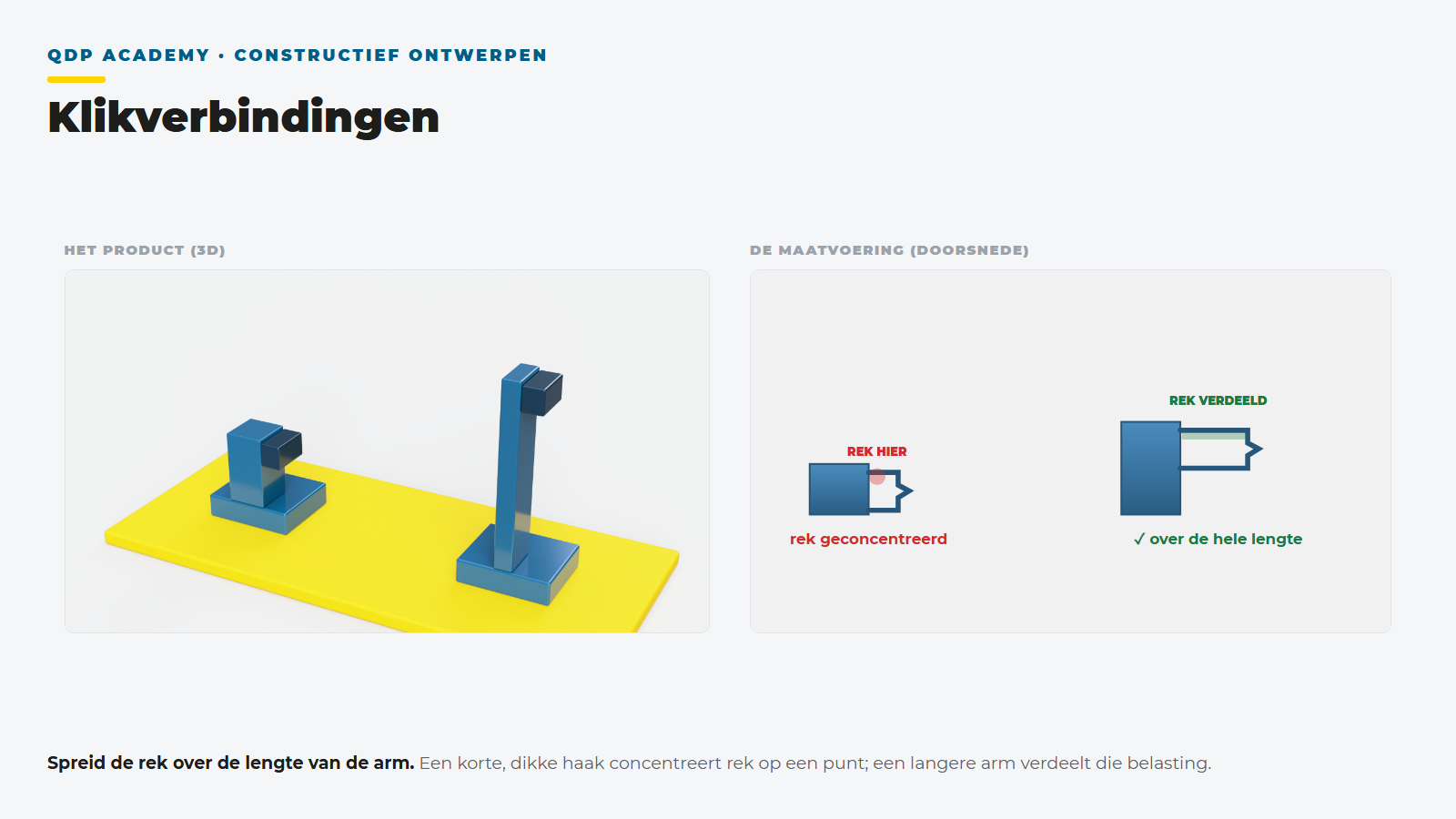

- Kliklengte pakken: een klik van minimaal 5× de wanddikte is bijna altijd haalbaar; korter dan 3× vraagt om problemen.
- Ondersnijding minimaliseren: elke tiende millimeter extra kost rek en montagekracht.
- Laslijnen weghouden van het klikbalkje; check dit in mold flow.
- Toegang voor demontage bewust ontwerpen, of bewust weglaten.
- Montagerichting laten samenvallen met de lossingsrichting waar mogelijk.
